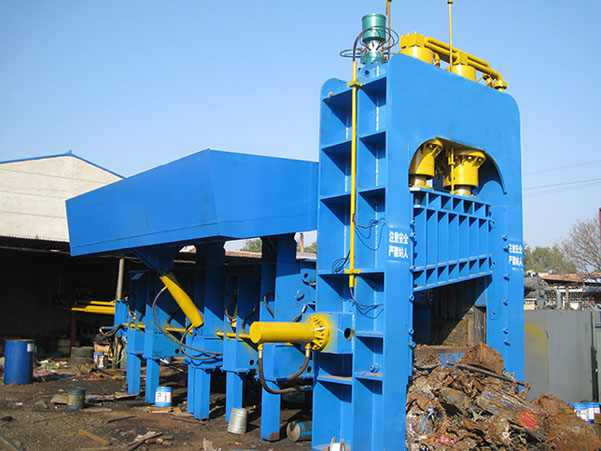

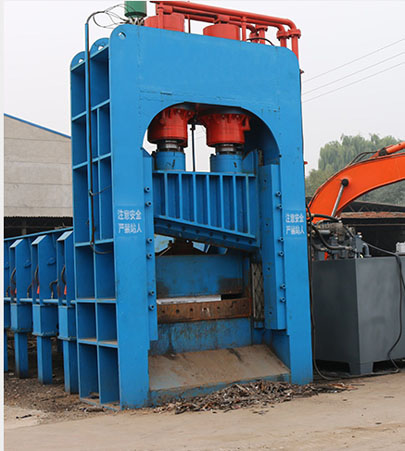

剪切機機座由左右墻板、上梁、下等焊合而成，形成主機的框架。左右墻板用來安裝滑座焊合件，并作為滑塊焊合件和壓料板的固定座和導向;下梁用來安裝下刀座;上梁用于安裝剪切油缸和壓料油缸。而且在長時間運行或油溫較高狀況下仍能保持剪切力不變這些優點了本機質量品位。

   剪切裝置由剪切油缸、剪切刀，滑塊焊合件、下刀座、油缸聯接板等組成，剪切油缸固定在上梁上，活塞桿頭部利用油缸連接板壓板和滑塊焊合件聯接;液壓驅動：剪切平穩，噪聲低，安裝方便，無需地基，采用高壓油泵供油，穩定性強。

   在剪切機油缸活塞桿的推動下，使滑塊焊合件完成下行動作;剪切刀安裝于滑塊焊合件和下刀座上;滑塊焊合件安裝在滑座焊合件及滑塊壓板組成的槽中，滑塊與聯接板聯接，在剪切油缸、油缸聯接板驅動下完成剪切和回程動作。下刀座焊接于機座的下上，用來固定下剪切刀(定刀)。改善了整機的受力狀況采用電液控制。壓料裝置由壓料缸支座、壓料油缸及壓料板等組成，壓料缸支座固定在機。
